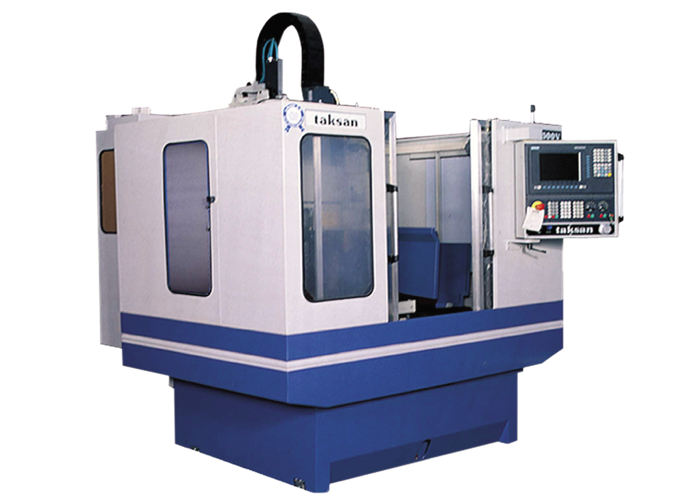

TMC 700 CNC Dik İşleme Merkezi

Buradasınız: Ana Sayfa » Ürünlerimiz » TMC 700 CNC Dik İşleme Merkezi

Öne Çıkan Özellikler

  • Yüksek Hassasiyet (Tekrarlama: 2µ/Tam Strok, Pozisyonlama: 5µ/Tam Strok)
  • Yüksek Rijidite
  • Yüksek Hız (30 m/dak.)
  • Seri Klavuz Çekme (Adaptörsüz 40 Delik/dak., HSS,M4,Ç1040)
  • Yüksek Delik Delme Gücü (40mm, HSS, Ç1040)
  • Yüksek Kesme Gücü (140 cm³, HSS, Ç1040)
  • Programlama ve Tezgah Kullanımı İçin Ücretsiz Eğitim
  • Servis ve Yedek Parça Güvencesi
TEKLİF İSTE
KATALOG (PDF)

Programlama ve Tezgah Kullanımı İçin Ücretsiz Eğitim

x
TMC 700 CNC Dik İşleme Merkezi
Teknik Özellikler Değer Birim
HAREKETLER
X / Y / Z EKSEN HAREKETLERİ 700 / 450 / 550 mm
İŞ MİLİ BURNU TABLA ARASI MESAFE 100 - 650 mm
İŞ MİLİ EKSENİNDEN SÜTUNA OLAN MESAFE 490 mm
TABLA
TABLA EBADI 1020 x 510 mm
ÇALIŞMA ALANI 900 x 450 mm
TABLA YÜKÜ 750 Kg
T-KANALI (GENİŞLİK x ADET x ARALIK) 18 x 4 x 100 mm
TABLA YÜZEYİNİN YERDEN YÜKSEKLİĞİ 900 mm
İŞ MİLİ
DEVİR ARALIĞI 80 - 8000 Dev./Dk. (RPM)
İŞ MİLİ KONİĞİ ISO 40
MAX. TORK 7.2 Kgm
YAĞLAMA SİSTEMİ GRES (SONSUZ ÖMÜR)
İLERLEMELER
HIZLI İLERLEME X,Y,Z 30 m/dak.
KESME İLERLEMESİ 1 - 10000 mm/dak.
ELLE İLERLEME 1 - 1260 mm/dak.
BİLYALI MİLLER X,Y,Z (C3) Ø40x10
TAKIM MAGAZİN
TİPİ TAMBUR (DRUM)
KAPASİTESİ 16
TAKIM UCU TİPİ VE SEÇME YÖNETİMİ MAS BT40, ÇİFT YÖNLÜ, SIRASIZ
MAX. TAKIM ÇAPI / BOYU / AĞIRLIĞI 80 mm / 250 mm / 7 Kg
TAKIM DEĞİŞTİRME ZAMANI (TAKIMDAN TAKIMA) 3 Sn
TAKIM DEĞİŞTİRME ZAMANI (TALAŞTAN TALAŞA) 6 Sn
MOTOR
İŞ MİLİ MOTORU (SİEMENS-FANUC) 6.25 / 7.75 - 7.5 / 9 kW
X-Y EKSEN MOTORU (SIEMENS-FANUC) 1.4 kW
Z EKSEN MOTORU (SIEMENS-FANUC) 3.3 kW
SOĞUTMA SIVISI POMPASI 0.63 kW
ATC MOTORU 40 WATT, 110 V.
YAĞLAMA MOTORU 4 WATT, 220 V.
ELEKTRİK VE HAVA İHTİYACI
ELEKTRİK İHTİYACI 15 kW
HAVA İHTİYACI 6 Atü
SOĞUTMA DONANIMI
TANK KAPASİTESİ 155 Lt
POMPA KAPASİTESİ ( Lt / dak. / 2m ) 60
AĞIRLIK VE BOYUTLAR
AĞIRLIK 3500 Kg
ÇALIŞMA ALANI 3150 x 3570 mm
AMBALAJ ÖLÇÜLERİ (DENİZAŞIRI BOY x EN x YÜKSEKLİK) 2950 x 2250 x 2880 mm
  • SOĞUTMA DONANIMI
  • YAĞLAMA DONANIMI
  • AYDINLATMA DONANIMI
  • OPERATÖR ÇAĞIRMA LAMBASI
  • TELESKOPİK KAPAKLAR
  • KOMPLE KAPALI KAPORTA
  • OTOMATİK TAKIM DEĞİŞTİRİCİ(16)
  • ADAPTÖRSÜZ SERİ KILAVUZ ÇEKME
  • TALAŞ TEKNESİ
  • TAKIM VE AVADANLIKLAR
  • TEZGAH BAKIM VE KULLANMA KİTABI
  • MAKRO PROGRAMLAMA
  • GRAFİK EKRAN
  • METRİK/İNÇ DÖNÜŞÜMÜ
  • YÜK METRE-HIZ METRE
  • DNC VE CAD/CAM BAĞLANTISI İÇİN RS-232-C
  • İLAVE TABLA
  • DÖRDÜNCÜ EKSEN VE DÖNER TABLA
  • TAKIM AYARLAMA CİHAZI
  • TALAŞ KONVEYÖRÜ
  • OTOMATİK TAKIM DEĞİŞTİRİCİ (24 TAKIM SADECE TMC 700 SIEMENS İÇİN)
  • OTOMATİK TAKIM DEĞİŞTİRİCİ (20 TAKIM SADECE TMC 700 FANUC İÇİN)
