BN 102 B Universal Takım Bileme Ve Taşlama Tezgahı
Öne Çıkan Özellikler
BN 102 B Universal Takım Bileme Ve Taşlama Tezgahı Tüm Genel Amaçlı Kesici Takımların Universal Olarak Bilenmesi Amacıyla Dizayn Edilmiştir.
Standart ve Özel Aksesuarları İle Kullanım Alanı Genişletilerek İç ve Dış Silindirik, Konik Taşlama ve Satıh Taşlama İmkanı da Elde Edilmiştir.
Takım Bileme Ve Kalıp Atölyelerinde, Çok Yönlü İmalat Yapan İşyerlerinde, Eğitim Atölyelerinde; Matkap Uçları, Düz ve Helis Raybaları, Disk Tipi Freze Çakıları, Broşlar, Torna Kalemleri ve Kesici Takımlardaki Radyus ve Profilleri Bileme Gibi İşlerde Kullanılan Çok Fonksiyonlu Bir Tezgahtır.
Servis ve Yedek Parça Güvencesi
xTeknik Özellikler | Değer | Birim |
---|---|---|
MAX. TAŞLAMA ÇAPI | 280 | mm |
YÜKSELTİCİ BLOKLARLA MAX. TAŞLAMA ÇAPI | 370 | mm |
PUNTALAR ARASI MAX. MESAFE | 760 | mm |
PUNTA VE İŞ KAFASI ARASI MAX. MESAFE | 615 | mm |
PUNTA EKSENİNİN TABLADAN YÜKSEKLİĞİ | 130 | mm |
TAŞMİLİ KONİĞİ | 3 | Mors No |
İŞMİLİ KONİĞİ | 5 / ISO 50 | Mors No |
TAKIM BİLEME İÇİN MAX. TAŞ ÇAPI | 175 | mm |
SİLİNDİRİK TAŞLAMA İÇİN MAX. TAŞ ÇAPI | 200 | mm |
YÜZEY TAŞLAMA İÇİN MAX. TAŞ ÇAPI | 175 | mm |
TAŞ KAFASININ TABLA DÜZLEMİNE GÖRE MAX. AÇISAL HAREKETİ | 350° | |
İŞ KAFASININ TABLA DÜZLEMİNE GÖRE MAX. AÇISAL HAREKETİ | 360° | |
İŞ KAFASININ DÜŞEY DÜZLEMDE MAX. AÇISAL HAREKETİ | 360° | |
TABLANIN YATAY DÜZLEMDE AÇISAL HAREKETİ | ±45° / 90° | |
TABLANIN YATAY DÜZLEMDE AÇISAL HAREKETİ | ±9° / 18° | |
TAŞ KAFASININ MAX. AŞAĞI/YUKARI HAREKETİ | 290 | mm |
TAŞ KAFASININ DİKEY YÖNDE OTOMATİK İLERLEMESİ | 1.2 | m/dak |
TABLANIN MAX. BOYUNA HAREKETİ | 510 | mm |
ÇAPRAZ KIZAĞIN MAX. ENİNE HAREKETİ | 250 | mm |
TABLANIN BAĞLAMA YÜZEYİ | 140 x 980 | mm |
TAŞ KAFASI MİLİ DEVRİ (HER İKİ YÖNDE) | 2800 - 5600 | dev/dak |
TAŞ MİLİ MOTORU GÜCÜ | 0.55 / 0.75 | kW |
TOPLAM TEZGAH GÜCÜ (AKSESUARLARLA BİRLİKTE) | 3 | kW |
TEZGAH AĞIRLIĞI (STANDART AKSESUARLARLA BİRLİKTE) | 995 | Kg |
TEZGAH AĞIRLIĞI (STANDART VE ÖZEL AKSESAURLARLA BİRLİKTE) | 1544 | Kg |
TEZGAH EBATLARI (UZN.xGEN.xYÜK.) | 1510 x 1550 x 1455 | mm |
TEZGAH ÇALIŞMA ALANI | 2800 x 2800 | mm |
- İŞ KAFASI VE REDÜKSİYON KOVANLARI (MORS 5/4,5/3,5/2, ISO 50/40)
- SOL VE SAĞ PUNTA GÖVDELERİ VE PUNTA UÇLARI
- TAŞLAMA TAŞLARI, TAŞ MUHAFAZALARI, TAŞ FLANŞLARI, TAŞ MALAFALARI VE ÇEKTİRME
- MERKEZLEME MASTARI, SABİT VE ÜNİVERSAL DESTEKLER
- YÜKSELTİCİ BLOKLAR
- KONTROL MALAFASI
- TAŞ BİLEME APARATI
- ANAHTAR TAKIMI VE AVADANLIKLAR
- AYDINLATMA SİSTEMİ
- KULLANMA VE BAKIM MANUELİ
Ürünlerimiz – Bütün ürünleri göster »
-
TTC 630
-
TMC 500
Cnc Dik İşleme Merkezi
-
TMC 700
Cnc Dik İşleme Merkezi
-
TMC 1000
Cnc Dik İşleme Merkezi
-
TYT 400
Satıh Taşlama Tezgahı
-
TYT 600
Satıh Taşlama Tezgahı
-
TKF 260 V
Dikey İşmilli Kalıpçı Freze Tezgahı
-
TKF 260 VH
Dikey Ve Yatay İşmilli Kalıpçı Freze Tezgahı
-

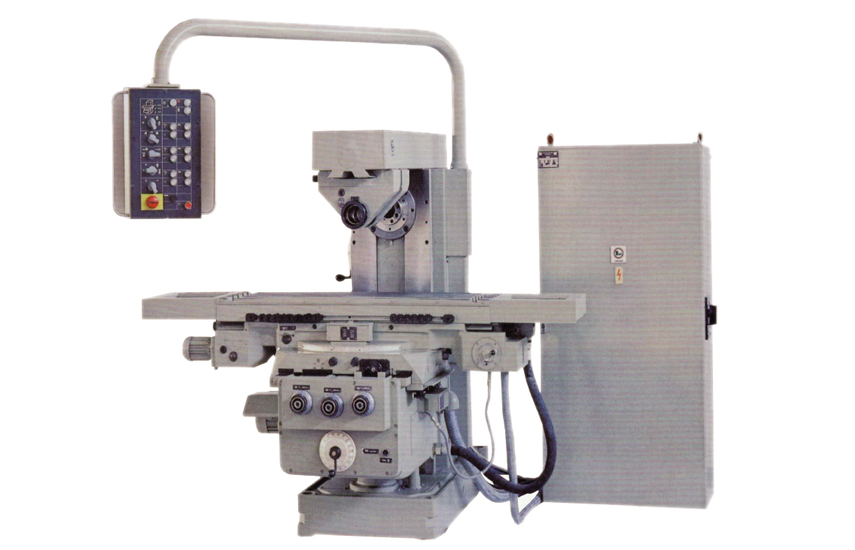

FU 315x1250 V1
