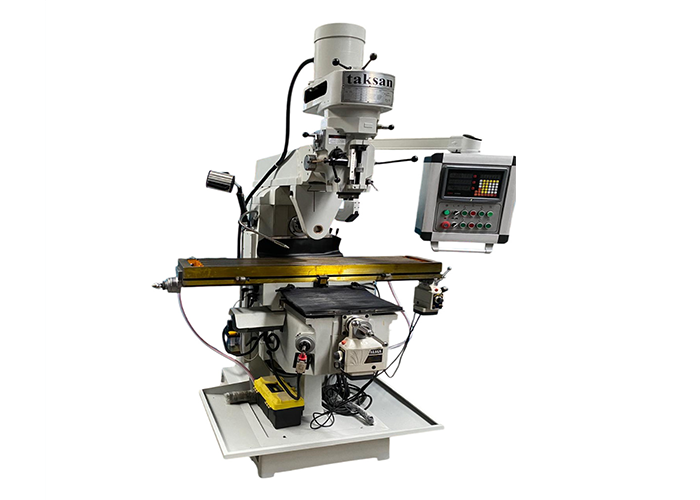

TKF 260 VH Dikey Ve Yatay İş Milli Kalıpçı Freze Tezgahı (NEW)

Buradasınız: Ana Sayfa » Ürünlerimiz » TKF 260 VH Dikey Ve Yatay İş Milli Kalıpçı Freze Tezgahı (NEW)

Öne Çıkan Özellikler

  • Y-Z Eksenlerinde Kare Kızaklar
  • X Ekseninde Kırlangıç Kızaklar
  • 65 - 4500 Dev/Dak. 16 Kademeli İş Mili Devri (Dikey)
  • 40 - 1300 Dev/Dak. 12 Kademeli İş Mili Devri (Yatay)
  • Sert Krom Kaplanmış, Taşlanmış Pinol
  • Hassas İş Mili Rulmanları (ISO P4)
  • X-Y Eksenlerinde C5 sınıfı hassas vidalı mil
  • X-Y Eksenlerinde seri hareket motoru
  • Otomatik Merkezi Yağlama Sistemi
  • Tüm Eksenlerde Çift Mekanik Kilitleme
TEKLİF İSTE
KATALOG (PDF)

Servis ve Yedek Parça Güvencesi

x
TKF 260 VH Dikey Ve Yatay İş Milli Kalıpçı Freze Tezgahı ( NEW )
Teknik Özellikler Değer Birim
İŞ TABLASI
TABLA ÖLÇÜSÜ 1370 x 300 mm
T-KANAL SAYISI / BOYUTU 3 / 16 Adet/mm
KANAL ARALIĞI 65 mm
TABLA HAREKETLERİ
BOYUNA HAREKET 850 mm
ENİNE HAREKET 400 mm
DİKEY HAREKET 400 mm
İŞ MİLİ
DİKEY İŞ MİLİ DEVRİ STANDART 16 KADEME, 65-4500 rpm (50Hz)
YATAY İŞ MİLİ DEVRİ STANDART 12 KADEME, 40-1300 rpm (50Hz)
PİNOL
YATAY-DİKEY İŞ MİLİ KONİĞİ ISO 40
PİNOL HAREKETİ 127 mm
PİNOL İLERLEMESİ ( 3 KADEMELİ ) 0.04 / 0.08 / 0.15 mm/devir
İŞ KAFASI DÖNME YÖNÜ
SAĞA - SOLA ±90°
ÖNE - ARKAYA ±45°
ÜST KAFA HAREKETİ 470 mm
İŞ MİLİ ALNI - TABLA ARASI (MİN. - MAX.) 0 - 405 mm
AĞIRLIK VE BOYUTLAR
TEZGAH AĞIRLIĞI 1680 Kg
TEZGAH ÇALIŞMA ALANI 2550 x 2200 x 2240 mm
MOTOR GÜÇLERİ
BAĞLANTI GÜCÜ 8.4 kW
DİKEY İŞ MİLİ 2.25 kW
YATAY İŞ MİLİ 3 kW
  • OTOMATİK MERKEZİ YAĞLAMA SİSTEMİ
  • TAKIM ÇEKTİRME ÇUBUĞU
  • TALAŞ TEKNESİ
  • AYDINLATMA LAMBASI
  • SOĞUTMA DONANIMI
  • TAKIM VE AVADANLIKLAR
  • TEZGAH BAKIM VE KULLANMA KİTABI
  • X-Y EKSENİ SERİ HAREKET DÜZENİ
  • TABLA DİKEY SERİ HAREKET MOTORU
  • DİJİTAL OKUYUCU SİSTEMİ
